SC-234XL CROSSOVER ST. TRES VÍAS AUDIOLAB

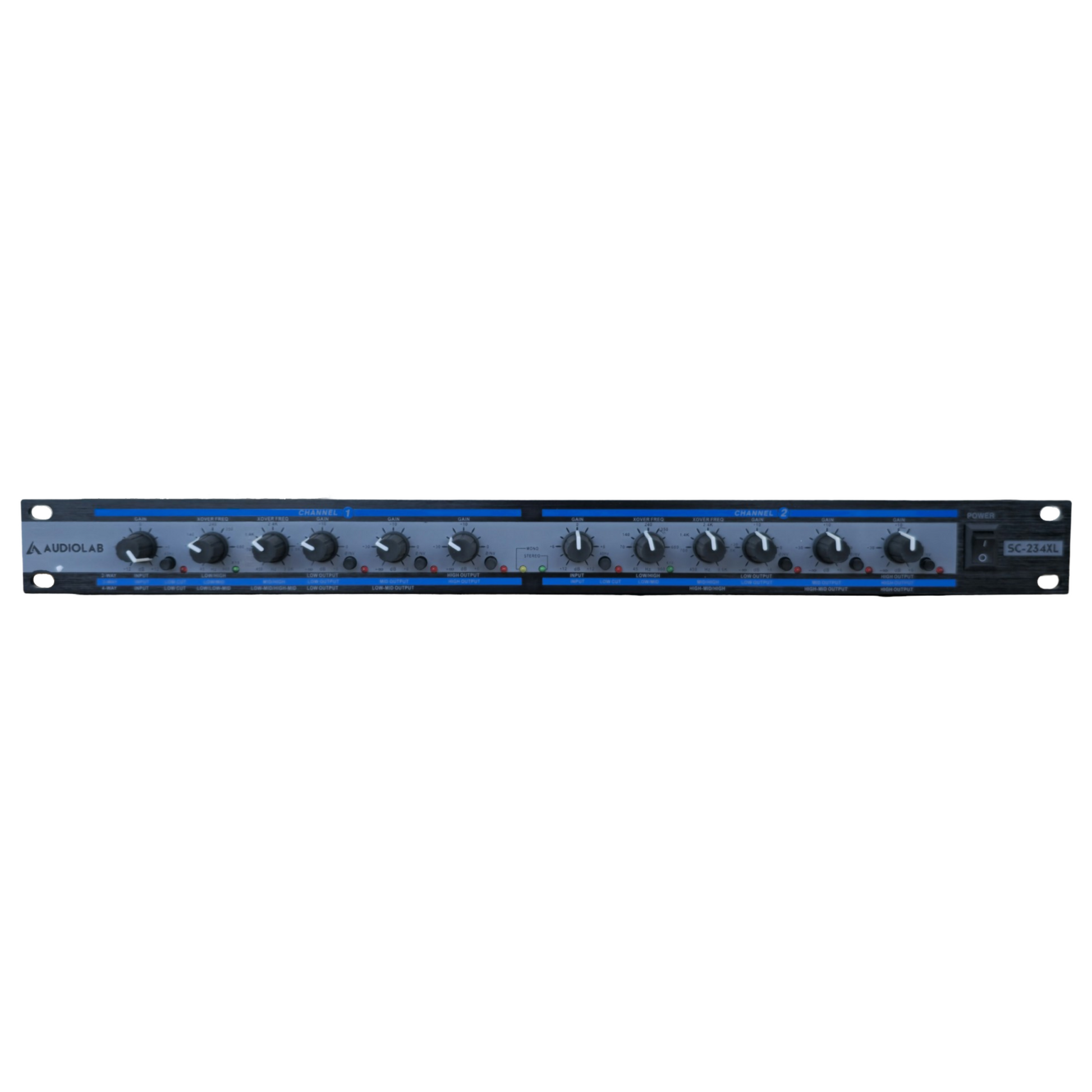

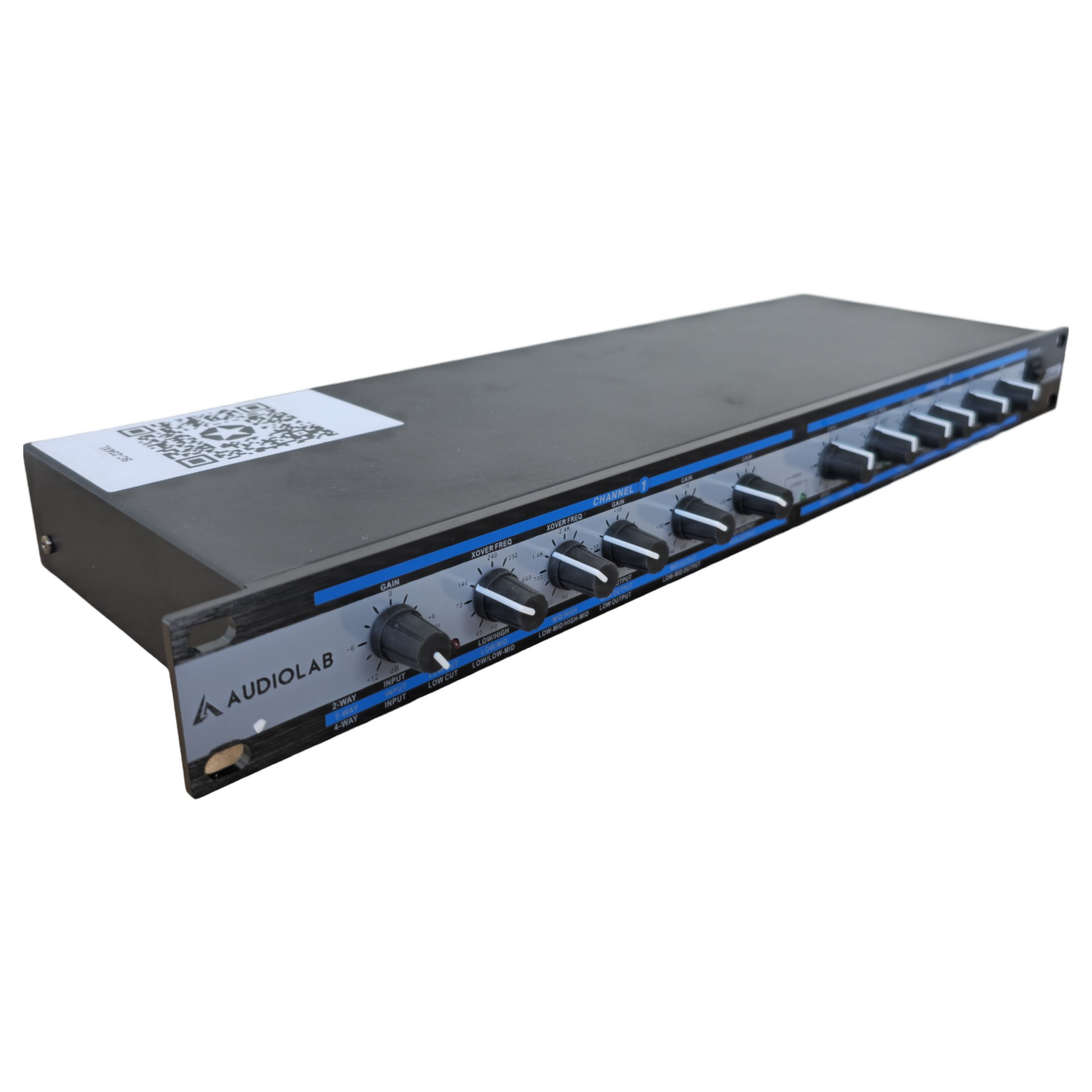

🎚️ SC-234XL – Crossover Profesional 2 Vías Estéreo / 3 y 4 Vías Mono

El SC-234XL es un crossover profesional de alto rendimiento, diseñado para ofrecer una distribución precisa de frecuencias en sistemas de sonido de nivel profesional. Ideal para racks de audio en instalaciones fijas o giras exigentes, este equipo ofrece flexibilidad total en configuraciones estéreo de 2 vías y mono de 3 o 4 vías.

Construido con conectores XLR-3 balanceados, filtros de alta precisión Linkwitz-Riley de 24 dB/octava y múltiples opciones de configuración, el SC-234XL asegura una división de frecuencias limpia, con mínima distorsión y un rango dinámico excepcional.

✅ Características Destacadas

2 vías estéreo

3 o 4 vías mono

Salida sumada de bajas frecuencias (modo Subwoofer mono)

Filtros Linkwitz-Riley de 24 dB/octava

Filtro low-cut Butterworth de 40 Hz, 12 dB/octava, por canal

Control de nivel individual

Inversión de fase con indicador LED

Multiplicador de frecuencia x10 (para rango extendido de crossover)Diseñado para resistir el uso intensivo en giras y eventos en vivo.

🎛️ Entradas

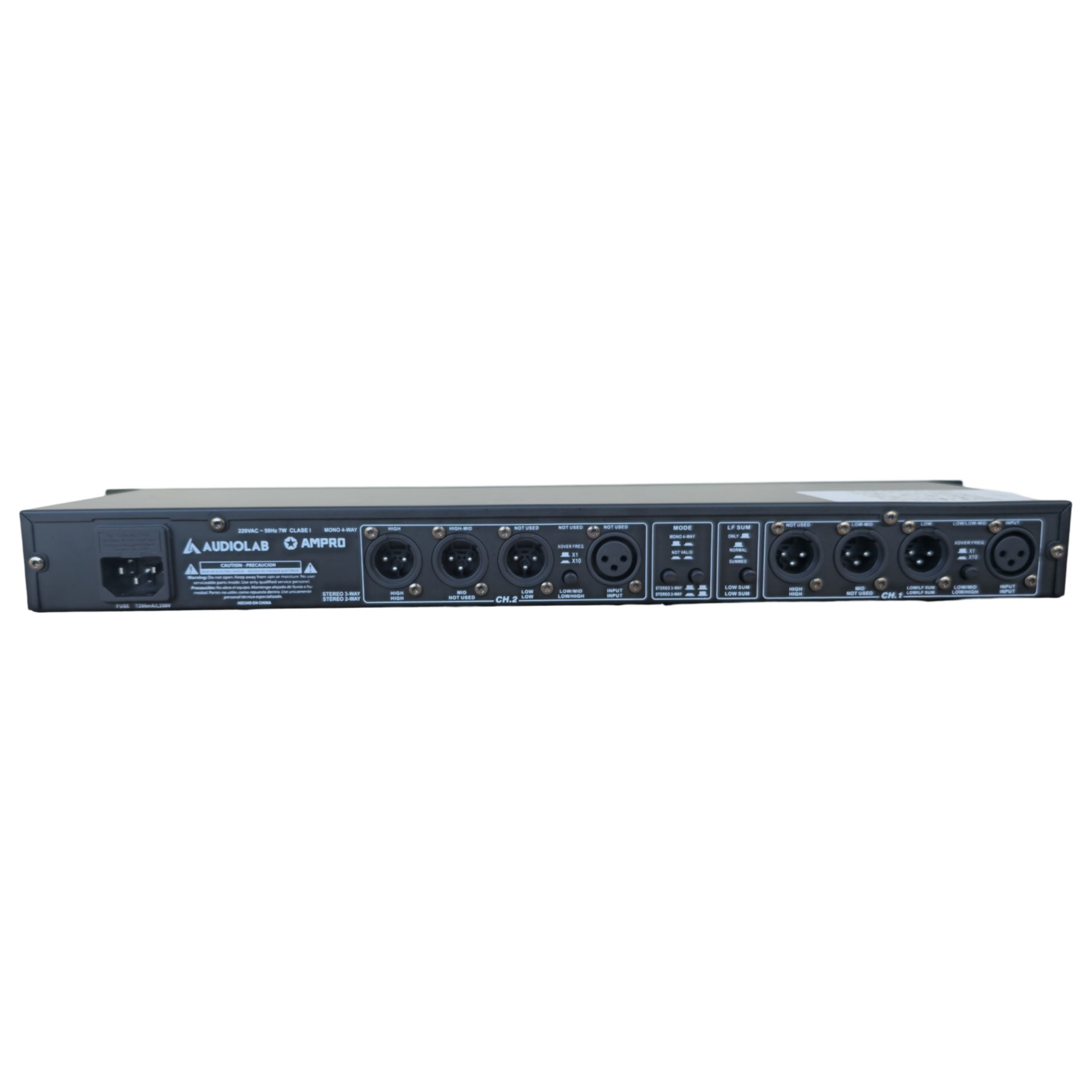

Conectores: XLR-3 balanceados electrónicamente

Impedancia: 50 kΩ balanceado / 25 kΩ no balanceado

Nivel máximo: >+22 dBu

Rechazo de modo común (CMRR): >40 dB (típico >55 dB @ 1 kHz)

🔈 Salidas

Conectores: XLR-3 balanceados electrónicamente

Impedancia: 200 Ω balanceado / 100 Ω no balanceado

Nivel máximo de salida: >+21 dBu

📈 Rendimiento del Sistema

Ancho de banda: 20 Hz a 20 kHz (+0 / -0.5 dB)

Respuesta en frecuencia: 3 Hz a >90 kHz (+0 / -3 dB)

THD + Ruido: <0.04% @ +4 dBu, 1 kHz

Rango dinámico: >106 dB (no ponderado)

Relación señal/ruido:

Estéreo: >94 dB (bajos), >93 dB (medios), >90 dB (agudos)

Mono: >94 dB (bajos, medios-bajos), >92 dB (medios-agudos), >88 dB (agudos)

Crosstalk entre canales: < -80 dB (20 Hz – 20 kHz)

🔧 Frecuencias de Crossover

Modo Estéreo 2 Vías:

Corte variable: 45 Hz – 960 Hz (o 450 Hz – 9.6 kHz con x10)

Modo Mono 3/4 Vías:

Bajos/Medios: 45 Hz – 960 Hz (x10 disponible)

Medios/Agudos: 450 Hz – 9.6 kHz

Bajos-Medios/Medios-Agudos (4 vías): 450 Hz – 9.6 kHz

🔘 Controles e Indicadores

Low Cut (40 Hz)

x10 Range

Invert Phase (por salida)

Modo (Estéreo / Mono)

LF Sum (suma de bajas frecuencias en mono)

Operación estéreo (verde)

Operación mono (amarillo)

Low Cut activado (rojo por canal)

x10 activado (verde por canal)

Inversión de fase (rojo por salida)
