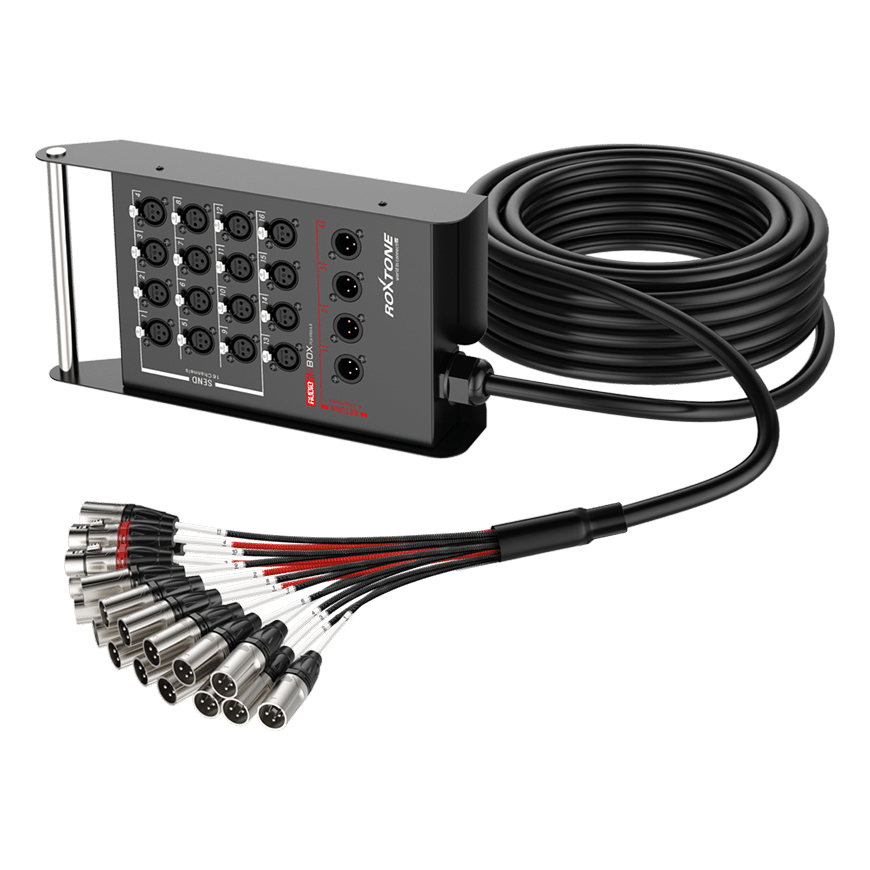

Serie STBN, caja de escenario profesional montada con cable multicore serie TCC de 0,14 mm² y apantallado al 100%
Cable de vuelo recubierto con PVC (negro para entradas / rojo para salidas)
Caja de acero con recubrimiento negro mate y asa cromada
Módulo PCB con conectores NEUTRIK (NC3FAAV1 / NC3MAV) y conectores Roxtone RX3F‑NT / RX3M‑NT; numeración moldeada permanentes
📐 Especificaciones de canal / configuración
Canales totales: 20 (16 envíos + 4 retornos)
Conectores de entrada (envíos):
16 x XLR hembra NC3FAAV1 soldadas sobre PCB
Conectores de salida (retornos):
4 x XLR macho NC3MAV soldadas sobre PCB
En los extremos del cable: conectores Premium Roxtone RX3M-NT y RX3F-NT
🧰 Cable multicore
Tipo: TCC series, conductores internos de 2×0,14 mm²
Apantallado: Foil AL/PT + drenaje, apantallado individual y general al 100%
Capacidades eléctricas:
Capacitancia cond./cond. ≈ 52 pF/m
Capacitancia cond./shield ≈ 89 pF/m
Resistencia del conductor: ≈ 127 Ω/km
Resistencia del shield: ≈ 99 Ω/km
Resistencia de aislamiento: > 1 GΩ/km
Rango de temperatura operativa: −20 °C a +70 °C
📏 Datos físicos
Longitud del cable: 30 metros
Diámetro exterior del cable: ± 14,5 mm
Material de aislamiento exterior: PVC
Conductores: Cobre estañado, 18 hilos de 0,10 mm × 7 para drenaje
Color: Negro (entradas), Rojo (salidas)
✅ Resumen técnico en tabla
Característica |
Especificación |
Canales totales |
20 (16 entradas, 4 salidas) |
Longitud de cable |
30 m |
Tipo de cable |
Multi‑núcleo TCC 2×0,14 mm² |
Apantallado |
100% foil AL/PT + drenaje |
Entradas |
XLR hembra NEUTRIK NC3FAAV1 |
Salidas |
XLR macho NEUTRIK NC3MAV |
Conectores extremos |
Roxtone RX3F‑NT / RX3M‑NT |
Capacitancia |
~52 pF/m (cond‑cond), ~89 pF/m (cond‑shield) |
Resistencia conductor |
127 Ω/km |
Rango temperatura |
−20 °C a +70 °C |
Diámetro exterior cable |
≈ 14,5 mm |
Colores del cable |
Negro (entrada), rojo (salida) |
